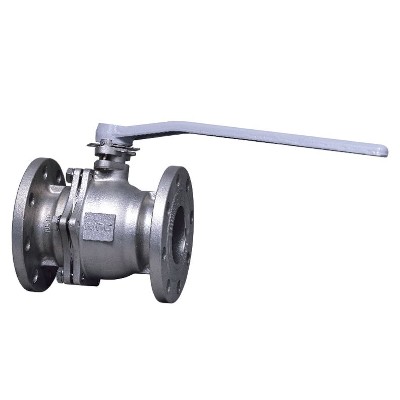

TWO PIECES STAINLESS STEEL FULL PORT BALL VALVE FIG.954
JIS-10K
FIG.954-不鏽鋼雙片式球塞閥
TWO PIECES STAINLESS SEEL FULL PORT BALL VALVE
Blowout-proof stem, RPTFE, Anti-leakage, Flanged ends(RF).
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | A351-CF8 |
| 閥蓋 END CAP | A351-CF8 |
| 閥球 BALL | SUS304 |
| 閥桿 STEM | SUS304 |
| 閥座 SEAT | PTFE |
| 格蘭 GLAND | A351-CF8 |
| 墊片 GASKET | PTFE |
| 把手 HANDLE | Cast Iron |
| 螺栓 BOLT | SUS304 |
| 最高使用壓力MAX.WORKING PRESSURE | 試驗壓力(水壓)HYD. TEST |
|---|---|
| 請參閱溫度/壓力基準表 |
1.全流量品。
2.建議6"以上用齒輪式，可承製16K、20K、美規150#及禁油品。
3.本產品均實施固溶化熱處理CNS4000 G3092。
4.不建議使用於溫泉及空調冷卻系統。

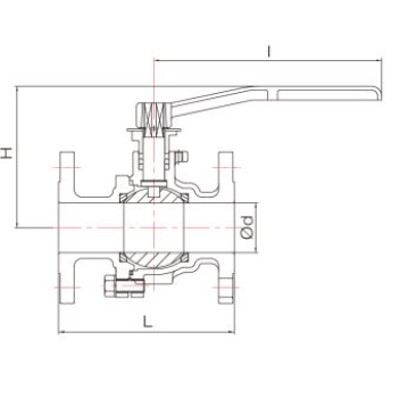

| 尺寸 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 300 | 340 | 457 | 533 | 610 |
| H | 79 | 81 | 93 | 98 | 113 | 122 | 134 | 151 | 168 | 219 | 239 | 345 | 438 | 480 |
| I | 130 | 130 | 130 | 130 | 230 | 230 | 230 | 400 | 400 | 540 | 540 | - | - | - |
| øD | 16 | 20 | 20 | 32 | 38 | 50 | 64 | 76 | 100 | 124 | 150 | 200 | 250 | 300 |
