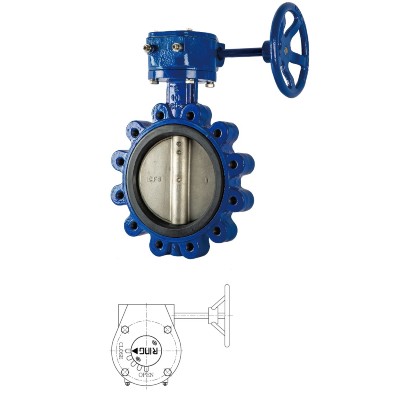

DUCTILE IRON BUTTERFLY VALVE FIG.896B

JIS-10K/150LB
FIG.896B(全耳齒輪式蝶閥)

DUCTILE IRON BUTTERFLY VALVE
Lug type, Renewable Seat, Center driver disc, Memory stop level.

零件 PART 材質 MATERIAL
閥體 BODY Ductile Iron
擋流盤 Disc STAINLESS STEEL
閥桿 Stem STAINLESS STEEL
擋流墊圈 SEAT EPDM
齒輪箱 GEAR BOX CAST IRON
最高使用壓力 試驗壓力(水壓)
120°C以下之靜流水
120°C Under non shock 		閥體 閥座
10.0 kg f/cm2 15 kg f/cm2(HYD.) 11 kg f/cm2(HYD.)

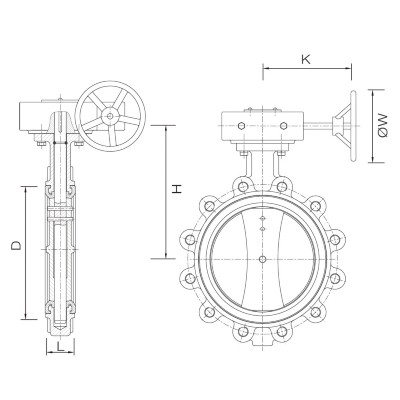

尺寸 2 2½ 3 4 5 6 8 10 12 14 16 18 20
L 43 46 46 52 56 56 60 68 78 78 102 114 127
D 95.5 112.5 127 154 186 212.5 262 324 374 414 475 521 565
K 150 150 150 150 180 180 238 238 238 226 226 355 355
ΦW 120 120 120 120 170 170 210 210 300 300 300 400 500
H 166 179 184 195 219 230 323 364 398 442 469 498 533
單位/mm
