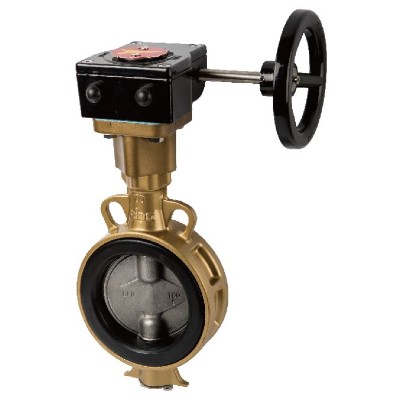

ALUMINUM DIECAST BUTTERFLY VALVE FIG.691B
JIS - 10K
FIG.691B(齒輪式)-鋁合金防結露蝶閥
ALUMINUM DIECAST BUTTERFLY VALVE
Wafer type body, Renewable seat, Center driver disc.
| 零件 PART | 材質 MATERIAL |
|---|---|
| 閥體 BODY | Aluminum Diecast Alloy |
| 閥桿 STEM | Stainless Steel |
| 檔流盤 DISC | Aluminum Diecast Alloy (Option：Stainless steel) |
| 檔流墊圈 SEAT | EPDM |
| 齒輪箱 GEAR | Aluminum Diecast Alloy |
| 最高使用壓力 | 試驗壓力(水壓) | ||
|---|---|---|---|
| 90°C以下之靜流水 | 90°C以下之脈動水、油、空氣 | 閥 體 | 閥 座 |
| 10kg f/cm2 | - | 15kg f/cm2 | 11kg f/cm2 |
1.另一般品型號為FIG.690，不銹鋼閥盤為FIG.693(非防結露)。
2.安裝前須關閉閥盤。

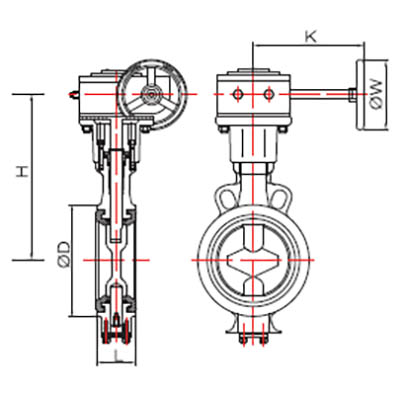

| 尺寸 | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| øD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 | 262 | 324 | 374 |
| K | 153 | 153 | 153 | 153 | 153 | 153 | 212 | 212 | 212 |
| øW | 134 | 134 | 134 | 134 | 134 | 134 | 215 | 280 | 280 |
| H | 191 | 204 | 212 | 224 | 247 | 258 | 294 | 344 | 376 |
