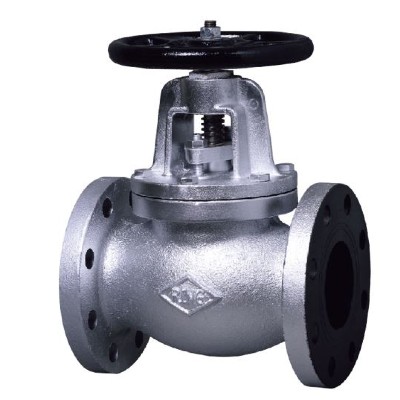

CAST IRON GLOBE VALVE FIG.064

RING-10K
FIG.064-鑄鐵球型閥

CAST IRON GLOBE VALVE
Bolted Yoke-bonnet,Swivel disc,Renewable bronze body seat ring,Flanged ends.

零件 PART 材質 MATERIAL
閥體 BODY CAST IRON
閥蓋 BONNET CAST IRON
閥桿 STEM STAINLESS STEEL
閥盤 DISC CAST IRON
座環 SEAT RING CAST BRONZE
格蘭 GLAND DUCTILE IRON
迫緊 PACKING ASBESTOS
手輪 HANDWHEEL CAST IRON
最高使用壓力 試驗壓力(水壓)
120°C以下之靜流水 120°C以下之脈動水、油、空氣 閥 體 閥 座
14.0kg f/cm2 10.0kg f/cm2 21.1kg f/cm2 15.4kg f/cm2

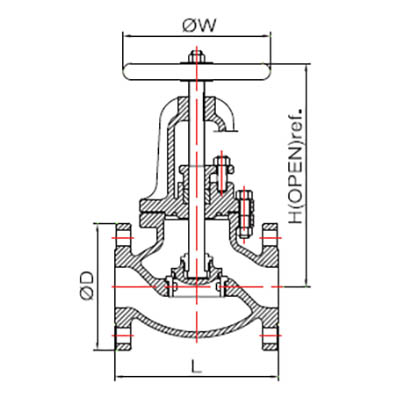

尺寸 11/2 2 21/2 3 4 5 6 8 10
L 190 200 220 240 290 360 410 500 518
H 200 225 250 275 330 380 455 535 660
øW 148 148 170 185 215 245 290 325 395
øD 140 155 175 185 210 250 280 330 400
單位/mm
