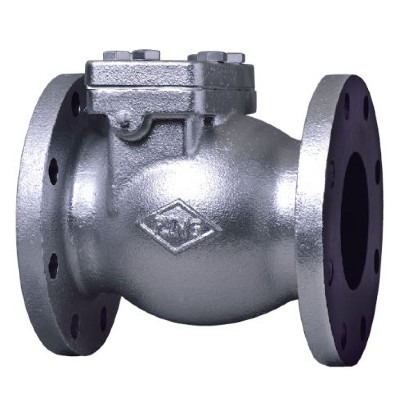

CAST IRON SWING CHECK VALVE FIG.065

RING-10K
FIG.065-鑄鐵橫式逆止閥

CAST IRON SWING CHECK VALVE Bolted cover,Swing type disc,
Renewable NBR disc seat, & bronze body ring,Flanged ends.

零件 PART 材質 MATERIAL
閥體 BODY CAST IRON
閥蓋 COVER CAST IRON
閥盤 DISC CAST IRON
座環 SEAT RING CAST BRONZE
閥座 DISC SEAT NBR
銷 HINGE PIN BRASS
堵頭 PLUG STEEL
最高使用壓力 試驗壓力(水壓)
80°C以下之脈動水、油、空氣 - 閥 體 閥 座
10.0kg f/cm2 - 15.0kg f/cm2 11.0kg f/cm2

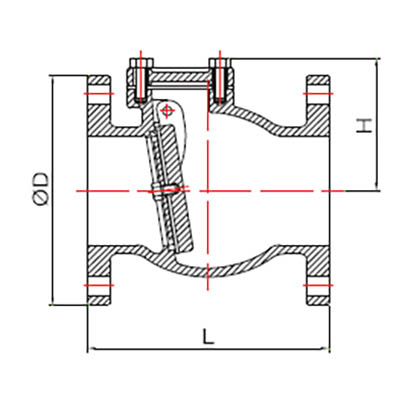

尺寸 2 21/2 3 4 5 6 8 10
L 150 167 175 220 245 295 362 415
H 70 80 80 100 125 140 185 230
øD 155 175 185 210 250 280 330 400
單位/mm
