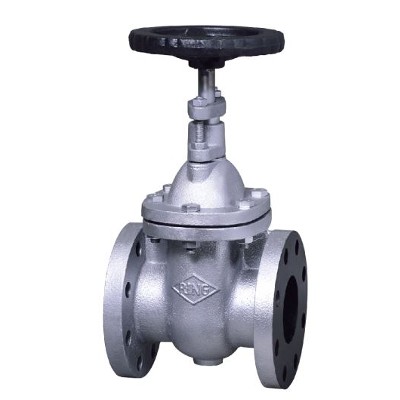

CAST IRON GATE VALVE FIG.071

JIS-10K
FIG.071-鑄鐵閘閥

CAST IRON GATE VALVE Non-rising stem,Solid wedge
disc,Renewable bronze seat rings,Flanged ends,Conform to CNS 713 B2107.

零件 PART 材質 MATERIAL
閥體 BODY CAST IRON
閥蓋 BONNET CAST IRON
閥桿 STEM STAINLESS STEEL
閥盤 DISC CAST IRON
座環 SEAT RING CAST BRONZE
格蘭 GLAND DUCTILEIRON
迫緊 PACKING ASBESTOS
手輪 HANDWHEEL CAST IRON
最高使用壓力 試驗壓力(水壓)
尺寸 120°C以下之靜流水 120°C以下之脈動水 閥 體 閥 座
2~12 14 kg f/cm2 10 kg f/cm2 21.1 kg f/cm2 15.4 kg f/cm2
14以上 10 kg f/cm2 8.8 kg f/cm2 19 kg f/cm2 11 kg f/cm2
備註「071-3"(含)以下閥體為DI材質」

尺寸 2 21/2 3 4 5 6 8 10 12 14 16
L 180 190 200 230 250 270 290 330 350 381 406
H 260 285 320 370 445 480 600 735 875 980 1180
W 150 170 185 220 245 275 335 390 490 490 600
øD 155 175 185 210 250 280 330 400 445 490 560
可加裝埋設用四角頭 單位/mm
